Цена:  1000 грн

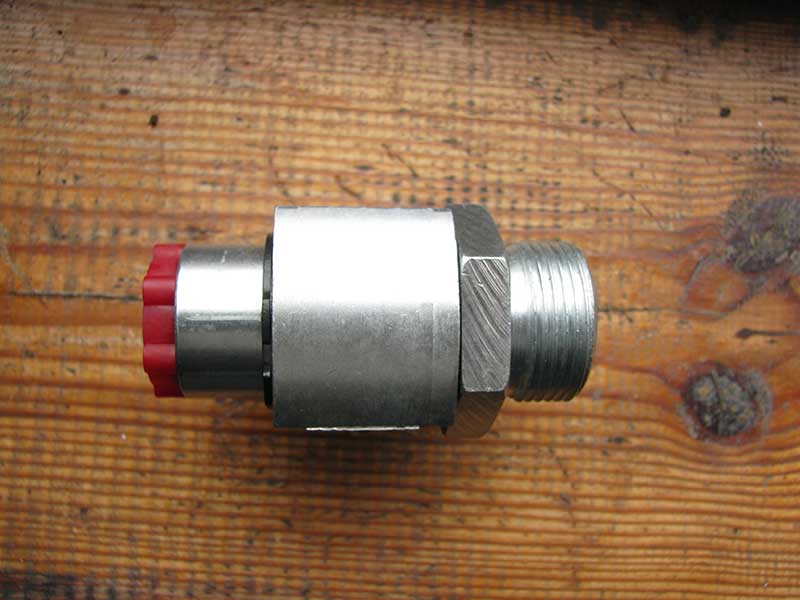

Гидрозамок 541.08.00

Гидрозамок  односторонний  предназначен  для свободного пропускания рабочей жидкости в прямом направлении, а при подаче давления управления — в обратном направлении  в гидросистемах строительных, дорожных и коммунальных машин.


Артикул:

541.08.00

Масса, кг:

0,7 кг

Применяемость:

Гидросистема

Для присоединения изделия к элементам гидравли-ческой схемы комплектуемых машин применять шту-церы с присоединительными местами по ГОСТ 9833-73 и кольца резиновые по ГОСТ 18829-73: для резьбы М18х1,5 — 015-018-19-2-3, для наружной резьбы М33х2 — 030-035-30-2-3.

Габаритные размеры:


Габаритные размеры гидрозамка 541.08.00

Технические характеристики:

Наименование показателей Значение
 Условный проход, мм 8

Давление на входе, МПа (кгс/см2)

• номинальное

• максимальное

• минимальное



25 (250)

32 (320)

0,5 (5)

Давление управления, МПа (кгс/см2)

• максимальное

• минимальное



10 (100)

0,2 (2)

Давление открывания, МПа (кгс/см2)

 0,06±0,015 (0,6±0,15)

Отношение площадей поршня управления и клапана

3,3

Объем камеры управления, см3

1

Расход рабочей жидкости, л/мин

• номинальный

• максимальный



16

25

Внутренняя герметичность (максимальные внутренние утечки) приноминальном давлении, см3/мин:

• в основных гидролиниях

• в гидролинии управления



не допускается

50

Масса, кг

0,7

Зависимость перепада давления от расхода:
